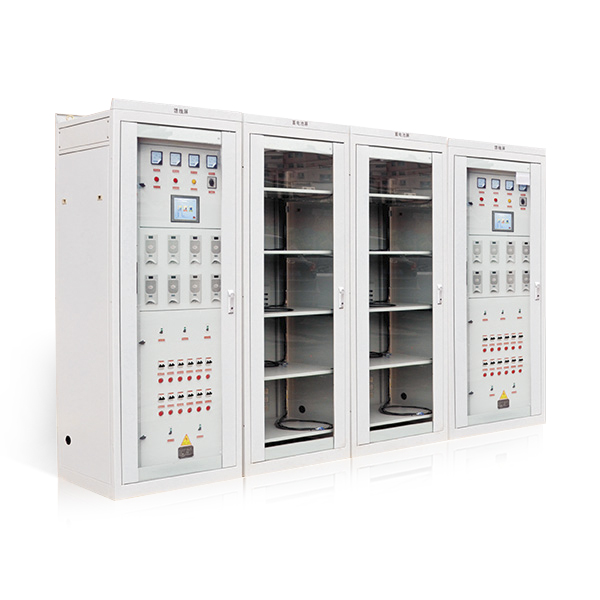

直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統，監控主機部分高度集成化，采用單板結構，內含絕緣監察、電池巡檢、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能，主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔，人機界面友好，符合用戶使用習慣。直流屏系統為遠程檢測和控制提供了強大的功能，并具有遙控、遙調、遙測、遙信功能和遠程通訊接口。那你知道直流屏一般調試步驟嗎？萬正電源告訴你如下：

　　一、看圖紙——核對元器件型號是否與圖紙要求一致——查看安裝、接線緊固情況。

　　二、檢查主回路、二次回路無短路，確保接線正確，交流電源應接交流，直流電源應該接直流，強電與弱電不能搞錯。

　　三、送電前再次確認接線正確，無致命錯誤。斷開模塊的交流開關、電池開關、所有饋出開關、二次保險。接通電源線（注意系統要求的電壓等級，是三相三線還是三相四線），合上交流進線開關，測試交流雙電源切換動作、電壓、各指示燈是否正常。

　　四、交流部分正常后，檢查一下模塊接線、模塊地址拔碼開關是否正確。先斷開CPU、觸摸屏、各監控單元的電源，合上模塊上端的交流開關，觀察模塊啟動、顯示是否正常，測量模塊輸出電壓和極性。

　　五、充電模塊通電正常后，接通電池組測量電池組電壓、極性（注意系統直流電壓等級與電池組電壓一致，電池開關上下極性一定要一致）。測量合母、控母電壓和極性觀察電壓表顯示是否正常。

　　六、依次合上各饋出開關，測量相對應直流輸出端子電壓和極性，并觀察各回路指示燈是否常。

　　七、以上主回路測試均正常后，接通CPU、觸摸屏、各監控單元電源。PLC和觸摸屏畫面的程序?qū)懭?，根?jù)報警信息，查找相應故障，逐一排除故障。

　　八、一些參數的設置，浮充、均充電壓設置，交流電壓上下限設置，控母、合母電壓上下限設置，單體電池電壓上下限設置，電池容量、節數、電壓設置，控母分流器、電池分流器值設置，等等。

　　九、測試硅鏈動作（手動和自動），看控母電壓變化。加負載電阻（注意電阻值的大小）看充電、放電電流（注意屏幕顯示與表計顯示是否正常），注意控母電流與電池電流采樣、不能搞錯。

　　十、測試各種報警功能是否正常。交流采樣，控母、合母采樣，-M對地電壓、控母電流、電池電流采樣， 控母正負對地絕緣，電池巡檢采樣，各報警功能需逐一仔細測試。

　　十一、 測試后臺通訊是否正常，通信規約的定義描述、資料整理，整個調試過程結束。

    以上這些“直流屏一般調試步驟”你可要記牢哦，安全事無大小，這可是缺一不可的！
